PowerFactory如何导出仿真结果，PowerFactory仿真运行报错怎么办在电力系统分析领域是非常重要的两个问题，特别是在潮流分析、暂态仿真、短路分析等复杂场景中，导出仿真结果能有效支持后续评估与报告撰写，而运行报错的处理则是保证仿真顺利进行的基础。PowerFactory作为DIgSILENT公司开发的电力系统仿真平台，广泛应用于潮流计算、短路分析、暂态稳定、谐波分析等各类仿真任务中。在使用过程中，很多用户在完成模型搭建后，不清楚如何规范导出仿真结果，也经常遇到仿真运行失败、报错中断的情况。本文将围绕这两个核心问题展开深入讲解，并结合可视化与自动报告功能进行拓展，帮助用户全面掌握PowerFactory的数据输出技巧与故障排查能力。

　　一、PowerFactory如何导出仿真结果

　　仿真结果的导出是模型分析后续数据处理、报告编制和二次分析的重要环节。PowerFactory支持将仿真数据导出为多种格式，以下为详细操作步骤和常见技巧：

　　1、使用Results变量表导出CSV/Excel格式

　　在仿真任务完成后，可以通过“Results Variable List（变量列表）”将关心的结果导出成表格：

　　右键点击“Simulation Results”→选择“New Result Variable List”；

　　勾选母线电压、线路功率等感兴趣变量；

　　运行仿真后点击“Evaluate”；

　　点击“Export”，选择CSV或Excel格式保存。

　　适用于潮流、短路、频率等定量分析。

　　2、使用Graph或Plot进行图形化结果导出

　　在Results区域新建Plot图：

　　拖入变量如电压、频率、转速等；

　　设置坐标轴和显示格式；

　　导出为JPG、PNG、SVG图像文件。

　　适合暂态稳定、动态过程展示与汇报场景。

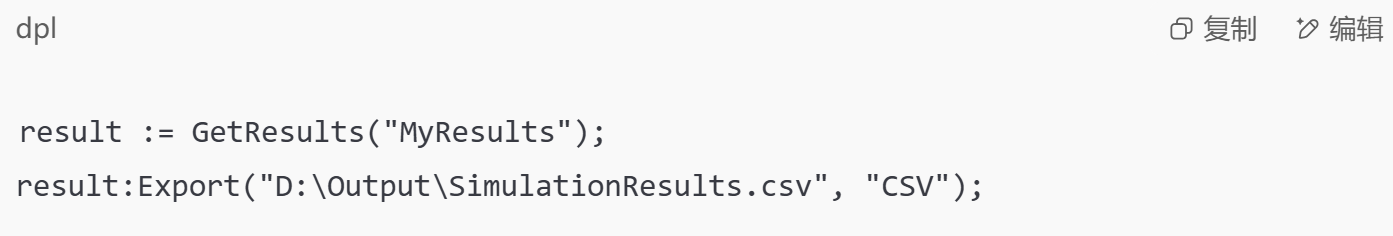

　　3、使用脚本批量导出仿真数据

　　通过DPL语言实现自动化结果导出：

　　用于参数扫描、自动报告生成、批量场景分析。

　　4、利用Comtrade格式导出波形文件

　　适合继电保护分析：

　　勾选“Export as Comtrade”；

　　设置采样率与长度；

　　导出为DAT/CFG格式，可供第三方仿真工具加载。

　　5、导出报告形式的文档（RTF/PDF）

　　点击“Reports”→“Generate Report”：

　　自动汇总模型结构、参数、仿真图表；

　　支持PDF、RTF等格式输出；

　　用于技术审查、项目交付、内部汇报。

　　二、PowerFactory仿真运行报错怎么办

　　PowerFactory提供了详尽的错误提示与日志系统，以下是常见问题分类与解决方法：

　　1、模型拓扑未闭合

　　报错如“Topology is incomplete”提示电网未形成完整路径。排查方法：

　　检查母线是否孤立；

　　开关未闭合、线路连接方向错误；

　　使用“Network Check”自动扫描连接问题。

　　2、参数设置非法或缺失

　　常见如线路阻抗为0、负载为负值、发电机无功超限。解决方法：

　　使用“Data Check”审查异常参数；

　　检查是否误设单位（如kV误为V）。

　　3、电压或频率不收敛

　　潮流计算报错如“Voltage did not converge”：

　　尝试调整负荷、发电出力；

　　更换潮流算法为Gauss-Seidel；

　　启用Damping因子稳定迭代过程。

　　4、控制器设置冲突

　　如AVR未绑定发电机、控制输入为空：

　　打开控制器属性确认绑定对象；

　　检查参数值范围是否异常。

　　5、模型未选择运行模式

　　动态元件如发电机若未选中模型将报错：

　　打开元件属性→“Model”标签→勾选模型；

　　设置初始值与状态。

　　6、时间步设置不当

　　暂态仿真报错“Integration failed”：

　　调小时间步（推荐0.001s以下）；

　　检查事件（如跳闸、重合闸）是否逻辑冲突；

　　优化初始状态与控制器稳定性。

　　7、查看日志与调试信息

　　仿真运行日志是排错关键：

　　查看Output窗口红色信息；

　　“Simulation Log”可查看完整堆栈；

　　使用Trace功能逐步跟踪仿真过程。

　　8、重新生成计算模型

　　使用“Rebuild Model”或“Re-Initialize Project”重建缓存，清除旧残留数据，有助于消除历史错误影响。

　　三、PowerFactory如何进行仿真结果可视化与自动报告生成

　　仿真数据若无法高效呈现与交付，其价值将大打折扣。PowerFactory支持丰富的可视化输出与报告生成功能，适用于工程应用和学术研究场景。

　　1、使用Graphic Plot绘图展示仿真趋势

　　在动态仿真中创建Graphic Plot对象：

　　拖拽变量入坐标轴；

　　设置线型、颜色、标注；

　　支持导出高清PNG、SVG图像。

　　2、创建结构化报告（Report Definition）

　　支持将参数、结果、图表集成为项目报告：

　　插入模型清单、参数、图示、描述块；

　　支持输出PDF、RTF（可编辑）格式；

　　添加封面、页眉页脚和LOGO，美化排版。

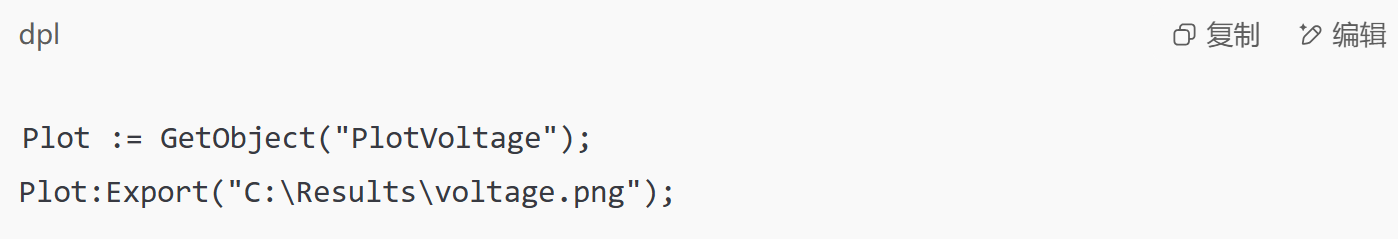

　　3、脚本化生成图表与报表

　　使用DPL批量输出仿真图像与结果：

　　适用于大批量仿真自动化交付。

　　4、使用交互式仪表板Dashboard展示结果

　　在高版本中，支持同时展示多个变量趋势、监测曲线、柱状图，构建一体化分析视图，适合动态展示与场景对比。

　　5、外部对接：导出数据至MATLAB、Python

　　仿真数据可导出为CSV/XLS格式，导入MATLAB、Python进行进一步拟合分析、建模或可视化开发。

　　6、标注关键事件与图像注解

　　在趋势图中添加箭头、标签，标记故障点、电压跌落时间点等，提高可读性与分析深度。

　　通过这些可视化和自动报告功能，PowerFactory不再只是仿真工具，更成为工程成果可视化与技术文档标准化的重要平台。

　　总结

　　PowerFactory如何导出仿真结果，PowerFactory仿真运行报错怎么办这两个问题的深度理解与实操掌握，将极大提升用户使用PowerFactory进行电力系统建模与仿真分析的效率与准确度。再结合自动报告输出与可视化呈现能力，用户能够更系统、更高质量地完成从建模到分析再到交付的完整闭环流程。
