在电力系统分析与仿真工作中，潮流计算（Load Flow Analysis）一直是最基础、也是最关键的一项任务。它不仅为短路分析、继电保护整定、稳定性评估提供输入依据，也为系统运行人员提供直观的工况参考。PowerFactory作为DIgSILENT公司开发的专业电力系统分析工具，因其功能完整、界面友好、模型灵活等优势，成为国内外大量高校、科研机构与电网公司的首选工具。本文将围绕PowerFactory如何进行潮流计算，PowerFactory潮流结果怎么看母线电压这一核心问题，深入剖析具体操作步骤与结果解读方式。
一、PowerFactory如何进行潮流计算
在PowerFactory中进行潮流计算主要包括建模、电网参数设置、潮流分析运行三大环节。以下为详细操作流程：
1、创建工程与设置网络模型
打开PowerFactory后，用户首先需要新建一个Project（工程），并在项目中构建电网模型。该模型可包含母线、变压器、发电机、线路、负荷等基本元件。所有元件都可通过软件提供的图形化工具拖放添加，也可以批量导入外部数据（如Excel表格、CIM文件）。
每个元件都需设定基本电气参数，如母线的电压等级、变压器的额定容量与接线方式、发电机的有功无功出力限制等。
2、配置潮流计算的参数
在建模完成后，用户可在“Calculation”菜单中选择“Load Flow”（潮流计算），并创建一个新的潮流计算对象。此时需要设置以下关键参数：
潮流算法类型：支持牛顿-拉夫逊（Newton-Raphson）、快速解法（Fast-Decoupled）等。
控制选项：是否启用发电机电压控制、调压变压器、无功补偿设备等。
收敛精度：设定收敛误差上限，以确保结果精度。
参考母线（Slack Bus）设置：指定系统中的平衡母线，通常选择主变低压侧或主控发电机所在母线。
3、执行潮流分析计算
参数设置完毕后，点击运行按钮即可执行潮流计算。PowerFactory会自动检查网络拓扑与数据一致性，并在收敛后生成计算结果。若模型存在孤岛、设备缺参或设定冲突等情况，系统会给出详细报错信息引导修复。
二、PowerFactory潮流结果怎么看母线电压
完成潮流计算后，如何提取和解读母线电压信息，是后续分析中的重要一环。PowerFactory提供了图形、表格、图表等多种方式供用户查看母线电压和其他电气量。

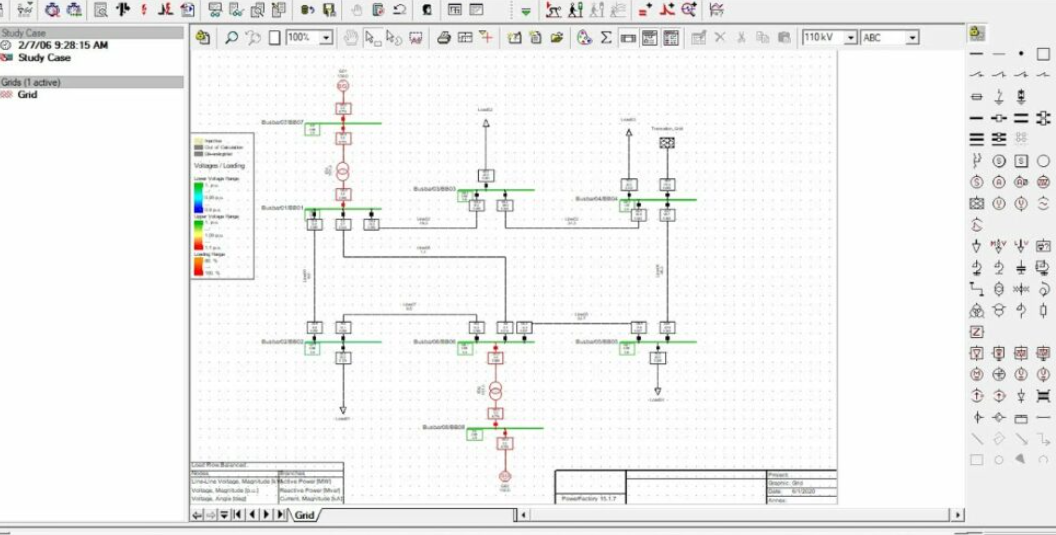

1、在拓扑图中可视化查看
运行完成后，拓扑图中各母线的电压值会以文本形式显示在相应节点旁。用户可通过设置显示属性，选择是否显示电压幅值、相角、额定百分比等信息，并可自定义颜色、字体大小等样式。
2、使用“Results”浏览器查阅数据表
打开“Results”窗口，在“Terminals”或“Busbars”类中选择“Voltage(pu)”或“Voltage(kV)”字段，即可查看所有母线的电压值。该视图支持排序、筛选、导出Excel等操作，方便后续整理与报告编写。
3、结果解释与典型判断依据
在工程分析中，母线电压的典型参考范围一般为额定电压的±5%。若某些母线电压偏离过大（如低于0.95pu或高于1.05pu），需进一步分析其负荷压力、无功支撑情况、变压器调压策略是否合理等。
PowerFactory还支持添加电压轮廓图、电压时间趋势图等，可用于直观判断某段线路或区域内电压变化趋势。
4、自动标注异常母线电压
在“Result Evaluation”中设置判断规则后，软件可自动标红或标绿电压异常的母线，快速定位问题节点。该功能对于大型电网项目尤为实用，节省了大量人工筛查工作量。
三、基于潮流结果优化电网电压水平的方法
仅查看母线电压是不够的，更重要的是能基于潮流结果提出优化措施，提升系统运行安全性与经济性。以下是结合PowerFactory提供的几个典型优化思路：
1、增加无功支撑装置
若发现某区域母线普遍电压偏低，可以考虑就近安装并联电容器、SVC（静止无功补偿器）或STATCOM，提供快速的无功支持以拉升电压水平。
2、调整变压器分接头档位
潮流分析可结合“变压器调压”功能，模拟不同分接头档位对母线电压的影响。PowerFactory提供“Tap Optimization”模块，可自动推荐最优调压策略。
3、重新配置潮流路径或负荷转移
通过调整馈线开关状态、改写负荷接入点等方式，可重新分配潮流流向，使部分高负载母线减负、低压母线改善电压。例如，打开环网结构某一处开关进行负荷重配置是常见手段。
4、应用压控模式进行电压目标控制
在“AVR”控制中，可设置发电机或变压器执行目标电压值，通过动态调节发电机无功出力或变压器分接比，自动保持母线电压稳定。
5、建立多场景对比分析
PowerFactory支持创建多个Operating Scenario，用户可在不同负荷增长、设备增设、事故状态下比较母线电压响应，从而制定更具前瞻性的电网调度策略。
总结
掌握PowerFactory如何进行潮流计算，PowerFactory潮流结果怎么看母线电压，不仅有助于完成基本的电气建模与分析任务，更是进行后续电压优化、网络重构和稳定性研究的基础。通过科学使用PowerFactory提供的潮流计算功能与多样的结果分析工具，用户可以更加精准、快速地识别电网运行中的潜在问题，并制定切实可行的改进措施，全面提升系统运行的安全性和智能化水平。
