在电力系统仿真与设计分析中，短路计算是不可或缺的关键环节。而DIgSILENT PowerFactory作为一款功能全面的电力系统分析软件，具备非常强大的短路仿真功能，可用于各种电压等级和复杂网络结构的分析场景。那么，“PowerFactory短路计算怎么设置，PowerFactory短路电流结果如何导出”就成为了许多新手用户或刚接触该软件的工程师迫切关注的操作问题。本文将围绕短路模型的构建、计算设置、结果查看与导出流程，进行详细说明。

　　一、PowerFactory短路计算怎么设置

　　在PowerFactory中进行短路计算，需要用户对网络拓扑、元件参数和故障类型有充分理解。其短路计算功能支持IEC 60909标准、电机起动型短路分析以及对称/不对称故障的定制建模，具体设置流程如下：

　　1、准备电网模型并检查参数完整性

　　在进行短路计算前，确保已有的电力网络模型（如输电线路、母线、发电机、负载、变压器等）已经配置完成，并输入了必要的阻抗、额定电压、电流等关键电气参数。PowerFactory提供模型完整性检查工具，可一键验证数据完整性，避免运行时错误。

　　2、创建短路计算项目

　　在“Calculation”菜单中选择“Short-Circuit Calculation”，新建一个短路计算项目。此时可以在配置页面选择计算类型：三相故障、单相接地故障、两相故障或两相接地故障等，具体可根据设计要求或标准规范设定。

　　3、设置短路计算的技术参数

　　包括计算模式（静态/动态）、短路标准（如IEC 60909/IEEE）、系统接地方式、变压器建模方式、短路阻抗建模逻辑等。这些参数将直接影响短路电流的计算结果精度与形式。

　　4、选择故障位置

　　点击网络图中所需节点（母线或线路中点），右键选择“Define Fault”，然后设定故障类型、起始时间（若为动态分析）以及阻抗参数（如非零故障电阻模拟实际情况）。可以定义多个故障点并批量进行计算。

　　5、运行短路计算

　　在设置完故障点后，点击“Execute”按钮即可开始计算。计算过程一般较快，PowerFactory会根据电力网拓扑结构和设备参数自动求解节点电压、短路电流分布、分支电流等。

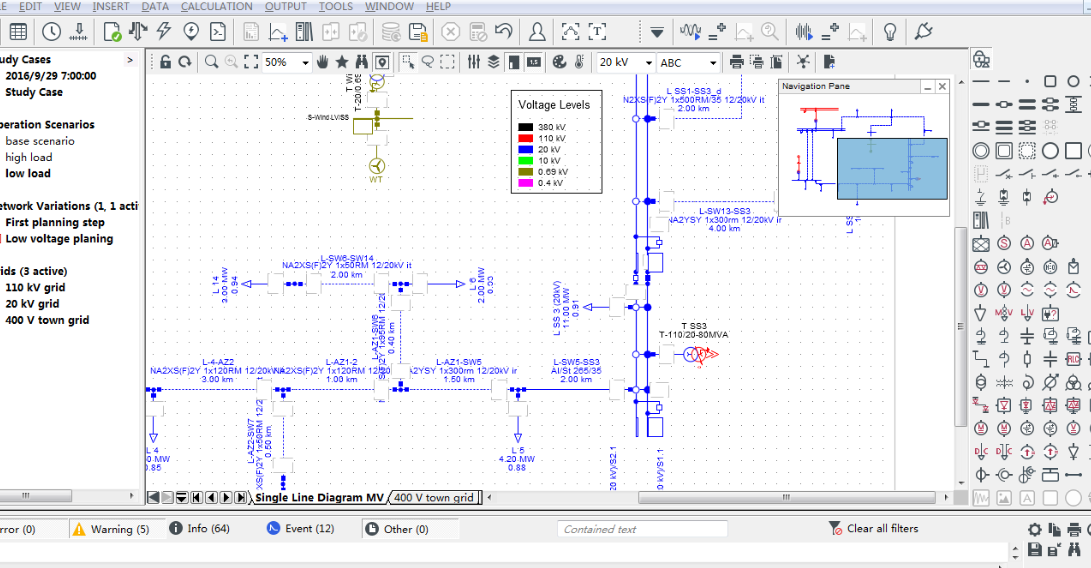

　　6、可视化结果查看

　　计算完成后，用户可以在图形界面上查看短路电流箭头、标注等，也可以进入“Results”面板查看详细的数值报告，包括Ik''、Ik'、Ip、Ib等典型短路指标。所有这些数据都与标准中定义的故障条件一一对应。

　　二、PowerFactory短路电流结果如何导出

　　在完成短路计算后，结果导出和报告生成也是工程应用中非常重要的一环。PowerFactory提供了多种导出方式，可满足图纸、表格、报表等多种需求：

　　1、使用内置报表导出功能

　　在短路计算项目结果页面中，点击“Reports”菜单，选择“Generate Report”，系统将自动根据当前计算结果生成一份标准格式的短路分析报告，支持PDF、HTML、RTF等格式输出。用户可以自定义报告结构，比如添加故障说明、网络图、公式计算说明等内容，便于项目交付与归档。

　　2、导出到Excel格式

　　若需要进一步处理或分析结果数据，可在结果视图界面右键点击需要导出的表格，然后选择“Export to Excel”。此方式适合将多个母线或线路的短路数据导出为标准化数据表，便于后续数据清洗、图表绘制或嵌入PPT中使用。

　　3、脚本自动批量导出

　　PowerFactory支持DSL（DIgSILENT Scripting Language）脚本语言，可以编写自定义脚本批量执行短路计算并导出结果。这种方式适用于大型电网、多工况、参数灵敏度分析等工程场景，既可实现批量化操作，又能避免人工操作中的遗漏错误。例如可用脚本循环读取每一个节点，执行短路分析并将结果写入一个统一的表格或数据库。

　　4、导出可视化网络图

　　在网络图界面，可以将带有短路电流箭头的电网图导出为PNG、JPG或SVG等图像格式。这样可以将可视化的电网状态直接嵌入技术文档中，提升报告的直观性。

　　5、利用模板格式定制导出内容

　　PowerFactory支持Report Template机制，用户可以在模板中定义需要导出的字段、表头样式、格式说明等内容，适用于多个项目的统一报告风格制定，尤其适合企业标准化流程。

　　三、短路分析中常见问题与进阶操作

　　为了更深入掌握“PowerFactory短路计算怎么设置PowerFactory短路电流结果如何导出”的技巧，我们也可以从一些进阶视角扩展理解，包括：

　　1、动态短路分析和发电机响应模拟

　　在需要考虑短路电流随时间变化过程时，比如研究发电机励磁系统对短路的响应、保护整定用动态电流值等场景，PowerFactory可以切换到RMS/EMT动态仿真模块，在时间域内执行短路响应仿真，输出Ip峰值、Ik'、Idc分量等。

　　2、中压/低压网络的短路协调分析

　　在进行0.4kV及以下电压等级短路分析时，需注意考虑线路电阻对结果的显著影响，以及配电变压器低压侧的贡献。PowerFactory允许设置变压器Z2/Z0、线路R/X比例等高阶参数，提升精度。

　　3、典型故障模拟与保护整定联动

　　完成短路计算后，可以将结果直接用于继电保护整定，例如根据Ik''计算断路器分断能力，或基于电流比值判断反时限继电器动作区间。这种联动分析可提高整定的准确性与安全裕度。

　　4、变压器励磁阻抗建模

　　在对短路电流值敏感的区域，如近区发电机或大型母线端，建议细化变压器模型，启用励磁阻抗和饱和特性，以确保Ik''、Ik'等值的准确性。

　　总结

　　结合全文内容可知，“PowerFactory短路计算怎么设置，PowerFactory短路电流结果如何导出”不仅是电气工程设计中的高频操作，也涵盖了建模、故障配置、参数选择、结果验证、报表输出等一整套完整流程。对于初学者而言，掌握基本操作流程已可满足多数需求；而对于有工程项目背景的用户，进阶功能如脚本自动化、动态仿真、多故障批量分析等，则更能体现PowerFactory的专业深度。正确设置、合理解读和规范导出，是将短路分析结果有效转化为工程设计依据的关键。
