在电力系统分析中，潮流计算（Load Flow Analysis）是评估系统稳态运行情况的基础方法，广泛用于电网规划、运行优化及设备校核。DIgSILENT PowerFactory作为全球领先的电力仿真软件，其潮流计算模块具备高度可配置性和多种计算模式支持。然而，很多初学者或工程项目团队在使用该功能时常常遇到配置项不明、拓扑连接不全等问题，导致仿真失败或结果偏差。本文围绕PowerFactory潮流计算如何精准配置，PowerFactory潮流计算网络拓扑搭建步骤展开详细讲解，结合工程实际提供完整的操作流程与技巧。

　　一、PowerFactory潮流计算如何精准配置

　　PowerFactory的潮流计算支持多种算法选项、控制变量设定、电压边界限定等参数配置，需根据不同电网结构与目标分析目的进行精准调整。

　　1.设置工程环境与单位系统

　　在开始计算前，先确认当前工程的单位配置：

　　进入主菜单Project>Settings

　　设置单位系统为：per unit（PU）或工程制（MW/kV）

　　设定基准功率（Base Power），如100 MVA，为统一的PU基准值

　　确保所有元件参数的单位一致，是保证潮流结果合理的第一步。

　　2.配置潮流计算对象

　　点击顶部菜单栏Calculate>Load Flow>Load Flow(Balanced)，打开潮流计算对象配置窗口。在该窗口中需注意：

　　Method（方法）：推荐使用Newton-Raphson法，适用于大型系统

　　Slack Bus选择：必须指定系统参考母线（平衡母线），一般选择主变电站母线

　　Generator Control Mode：设置为P-Q控制或P-V控制，确保发电机输出受限合理

　　Load Scaling：可根据工况需要调整负载比例，模拟不同负载下运行状态

　　Voltage Limits：设置母线电压上下限（如0.95–1.05 pu），用于后续报警或判断不合格点

　　3.结果输出选项设置

　　点击潮流窗口下方Output>Options，可配置：

　　是否输出所有母线电压、电流、功率

　　是否导出至报告文件或Excel

　　是否显示错误信息与警告

　　配置好这些选项后，点击“Execute”，系统将自动开始潮流仿真，并在底部结果区输出关键结果。

　　4.常见异常处理建议

　　如果仿真失败，可根据以下方向排查：

　　是否存在未连接的节点（未闭合拓扑）

　　发电机或负载功率超出边界条件

　　电网中缺少Slack Bus

　　电容器或变压器参数配置错误

　　点击结果区的Message标签，可查看具体报错信息定位问题所在。

　　二、PowerFactory潮流计算网络拓扑搭建步骤

　　成功进行潮流计算的前提是建立一套结构完整、参数准确的网络模型。在PowerFactory中，这一过程主要依赖于元件的图形化连接与数据属性填写。

　　1.新建拓扑模型场景

　　在项目中新建一个Network Model：

　　点击左侧数据管理器中的“Network Data”

　　右键选择“New>Grid”新建一个网络

　　右键新建一个Network Graphic Board（图形板），用于绘图操作

　　2.绘制母线与支路元件

　　在图形界面中，使用工具栏依次插入：

　　母线（Busbar）

　　电源（Synchronous Generator或External Grid）

　　负载（Load）

　　输电线或电缆（Line、Cable）

　　变压器（Two Winding Transformer）

　　每插入一个元件后，记得双击图形，填写其关键参数：

　　母线：额定电压、编号

　　发电机：P、Q出力、功率因数、调压方式

　　负载：有功/无功负荷，是否恒功率或电压敏感型

　　输电线：长度、电阻、电抗、充电电容等

　　变压器：容量、变比、阻抗参数、调压侧

　　3.连接元件形成完整电路

　　使用“连接线”工具将元件连接至母线，确保无悬空或断点连接。右键可检查“Connectivity”，系统会自动高亮连接异常的元件。

　　4.定义区域与电压等级

　　在大型系统中，可将不同区域归为一个Subnetwork，在模型中可设置不同的电压等级，如500kV、220kV、110kV等。

　　点击区域右键属性中设置：

　　Voltage Level

　　Frequency

　　Short-circuit Level（可用于后续故障分析）

　　5.插入测量点与辅助对象

　　为了更方便观察仿真结果，可提前插入：

　　电压测量点（VMeas）

　　电流表（I Meter）

　　开关装置（Switch）

　　电压控制器（AVR）

　　这些元件可在潮流仿真时提供丰富可视化数据。

　　6.设置仿真工况与默认状态

　　在工程主界面设置默认运行状态：

　　设置某一母线为Slack Bus

　　所有元件置为“运行状态”

　　保存当前拓扑为默认工况（Set as Active）

　　确认无报错后，即可点击“Run”进行潮流分析。

　　三、潮流计算场景管理与结果评估技巧

　　除了基本建模与配置外，为更贴近工程需求，还可使用以下扩展功能提升分析效率。

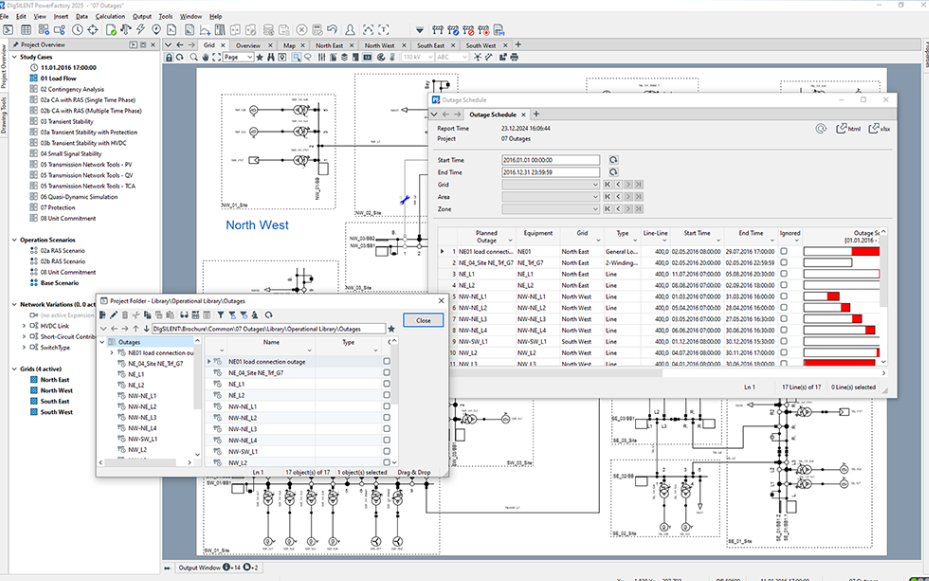

　　1.多工况切换分析

　　使用Variants工具创建多个工况场景，如：

　　高负载场景

　　某线路故障后运行状态

　　某发电机停运场景

　　在不同Variant之间切换，只需点击运行即可快速获得多角度结果对比。

　　2.使用报表自动输出关键数据

　　PowerFactory支持定义计算后自动生成报表，常见内容包括：

　　母线电压是否越界

　　支路功率是否超限

　　发电机调压区间分布

　　电网总有功/无功损耗

　　这些报表可导出为Word、PDF或Excel格式，适用于工程报告编制。

　　3.与GIS结合显示区域电网状态

　　高级项目可引入地理坐标信息，实现拓扑图与实际地图叠加，在潮流仿真后以不同颜色或宽度标识电压水平、线损状况等，使结果更直观。

　　总结

　　准确掌握PowerFactory潮流计算如何精准配置，PowerFactory潮流计算网络拓扑搭建步骤，不仅能够提升仿真分析的准确性，也为后续短路计算、电压稳定性评估、负荷预测等高级应用打下扎实基础。无论是配电网模拟还是输电系统调度，只有在科学配置与合理建模的前提下，PowerFactory才能发挥其专业级仿真平台的真正价值。
